1.设计基础条件

1.1工况条件

1.1.1 运行条件

环境温度：      2℃～38℃

相对湿度：      ≤80%

海    拔：      800m以内

干燥、清洁、通风良好、周围无腐蚀性物质。

1.2 产品指标

流量单位“Nm3/h”指20℃，0.101MPa(绝压)状态下的流量单位；

1.3 公用工程条件

1.3.1 电源

频率：      50HZ

电压等级：  AC380(±10%)V

1.3.2接地条件

由于臭氧发生器为高压放电设备，根据GB 50169-2006《电气装置安装工程接地装置施工及验收规范》和GB 14050-2008《系统接地的形式及安全技术要求》标准的规定，臭氧发生器的金属底座和外壳应安全可靠接地，以保证设备和人身安全。

因此，买方应在臭氧制备间内预埋接地装置，并预留接头，以便设备安装时与设备的接地端子连接。

       1.3.3自控通讯

卖方预留PLC系统与买方控制系统通讯所需的接口，买方提供电缆及通讯接头。

       1.3.4冷却水条件

臭氧发生器产生的热量需要释放出来，臭氧发生器冷却系统通过流过放电体外壁的冷却水来实现。任何不锈钢均对氯离子腐蚀相当敏感，特别是氯离子浓度高时需要相当重视：腐蚀的能力受水温和PH值的影响，水温越高PH越低腐蚀越快。

臭氧发生器采用冷却水机实现循环冷却，买方需在设备间准备自来水接口，以便接入冷却水机的补水端，冷却水机运行一定周期自动补水（补水量很小，可忽略其成本）。

1.3.2安装条件

环境温度：≤38℃

安装环境: 室内,通风良好，空压机及冷水机作为热源需考虑加罩排风

安装要求: 混凝土平整地面,无基础安装

环境要求: 远离尘源，振动源，无腐蚀性气体

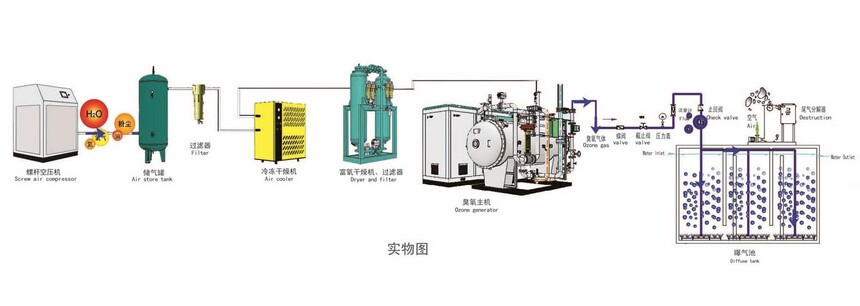

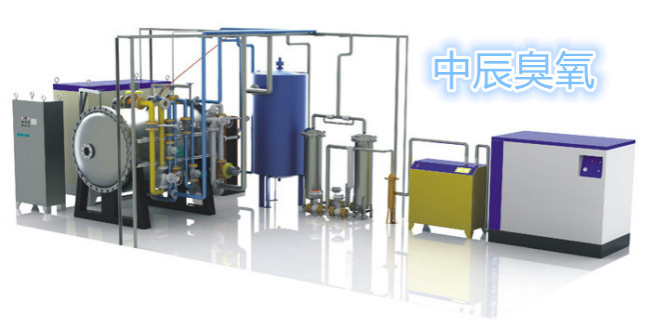

2、系统工艺流程

系统一、压缩空气：

首先,原料空气经螺杆压缩机压缩后，出口压力0.8MPa,之后进入空气缓冲罐,保证供气平稳.

系统二、净化装置：

压缩空气进入精密精滤器除去大部分油、水、尘埃后，再进入一台冷冻式干燥机，使压缩空气的常压露点降至-23℃左右，除去大量的水分，再经二台油雾过滤器过滤后使含油量≤0.01ppm、含尘量≤0.01μm，再通过活性炭过滤器(填充酸性活性炭)除去酸、碱性等有害气体及微油雾使含油量≤0.001ppm。

系统三、制氧及缓冲装置：（撬装箱式）

洁净的压缩空气进入二个填装吸附剂（沸石分子筛，复合床结构）的变压吸附分离塔，即PSA制氧机。压缩空气由吸附塔底端进入，气流经特殊的多层不锈钢空气扩散器扩散以后，均匀进入吸附塔，进行氧氮吸附分离，然后从出口端流出氧气，这一过程经均压和减压（至常压），吸附剂脱除所吸附的杂质组分（主要为氮气），完成吸附剂的再生。二个吸附塔交替循环操作，连续送入原料空气，连续生产氧气。

从制氧装置出来的氧气进入氧气缓冲罐 ,再经精密过滤器过滤后，从而得到纯度为90-93%洁净氧气，其输出压力0.4MPa、常压露点≤-45℃、含油量≤0.001ppm、含尘量≤0.01μm。

制氧机配备了氧气分析仪，该系统中配备氧气流量计、放空装置、减压装置。可数字显示、在线分析，保证氧气的纯度。

系统四、臭氧发生器系统：

洁净的压缩空气先通过减压阀,减压阀压力值设置为0.1MPA（相对压力），确保臭氧发生器内部压力稳定不超压，再经过转子流量计。而后进入臭氧发生室，臭氧发生室为仿生蜂巢结构，外电极管、石英管、内电极管三者呈同心圆分布，洁净的空气进入外电极管与石英管、石英管与内电极的间隙，在臭氧发生器系统供电下，部分氧气化学键打断，形成游离原子，与氧气分子结合形成臭氧。

ZCO-10KG型臭氧发生器采用的是高频电源系统、PLC自控系统，该设备配备三相数显电流表、气体流量计、气体压力表、减压阀、安全阀、电磁阀、止回阀、水流开关、温度开关等一系列配件，确保设备高效稳定运行，臭氧发生器还配有出气检测口、排水口等，方便设备的浓度检测及安全储存。

3、

3、臭氧系统技术参数介绍

3.2单台臭氧发生器消耗参数

注：应保证冷却水、配电的供应量有一定的盈余。

4、臭氧发生器系统商务报价

备注：1、报价含税13%；

2、本报价有效期90天；

5.设备部分：整套制氧机的报价

5、系统设备详细技术参数

5、系统设备详细技术参数

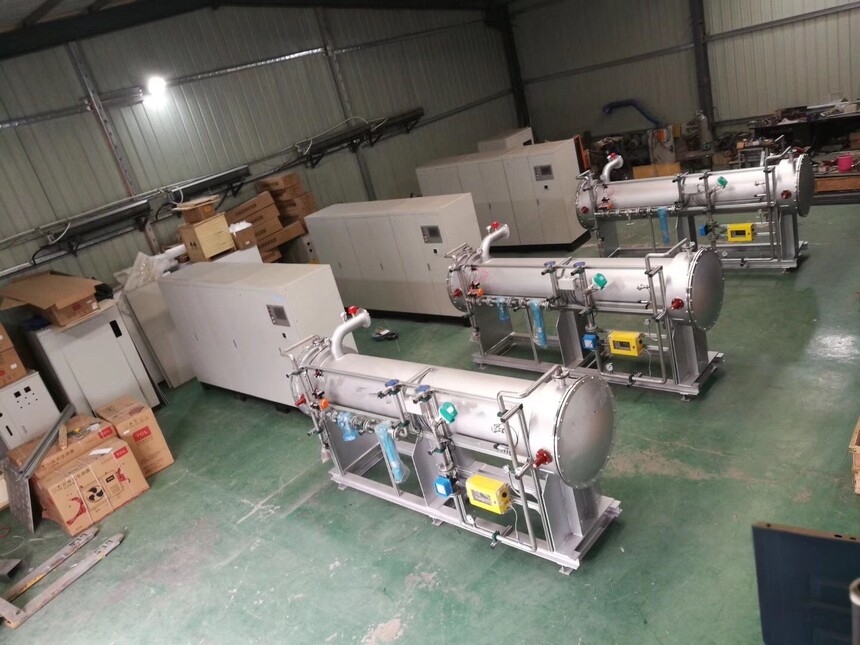

臭氧发生器

制造商： 广东简辰臭氧设备有限公司

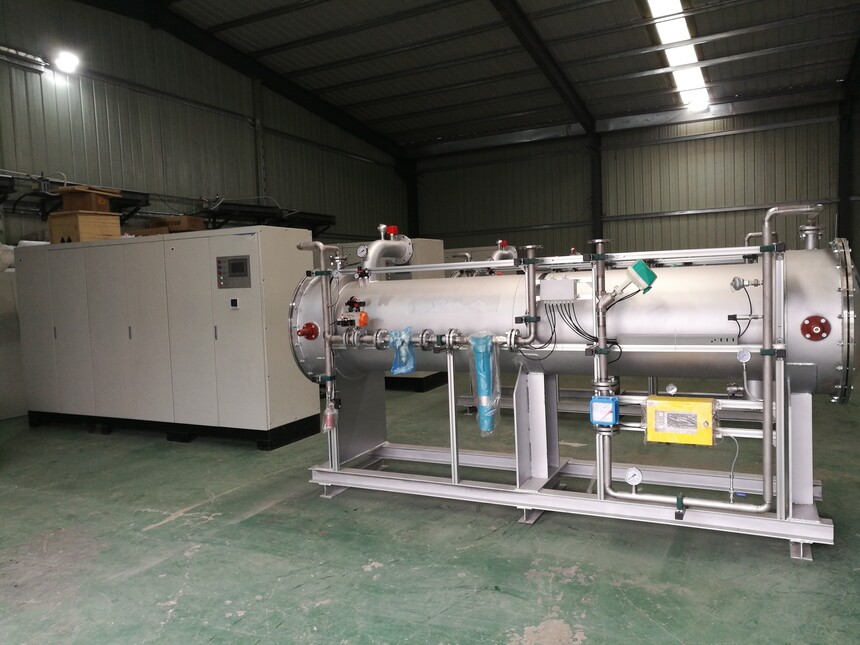

型  号：     ZCO-10KG

      臭氧产量：        10          Kg/h

      臭氧出气浓度：     120- 150     mg/l

额定功率：        85.0          kw

      工作压力：   0.09MPa，允许波动±5%

      需气量：       72       Nm3/h

      冷却水流量：    20         m3/h(循环水量)

      电  源：     380v/50Hz/3ph

      安装环境：       室内

螺杆式空压机

      型  号：    AA6-110A

      气量：        20m³/min/0.8Mpa

      额定功率：      110.0          kw

      电  源：     380v/50Hz/3ph

      安装环境：       室内

冷干机

      型  号：     KAD-25F

      气量：       25        m³/min

      额定功率：      5.0          kw

      电  源：     220v/50Hz

PSA制氧机（撬装式含冷干机）

       型 号:       ZCO3-85

       功率：     0.1            KW

       氧气产量：      100         Nm³/h

       氧气纯度：     90%±1%

       氧气常压露点：     ≤-45℃

       操作方式：     全自动

       排污方式：       全自动

       安装环境：      室内

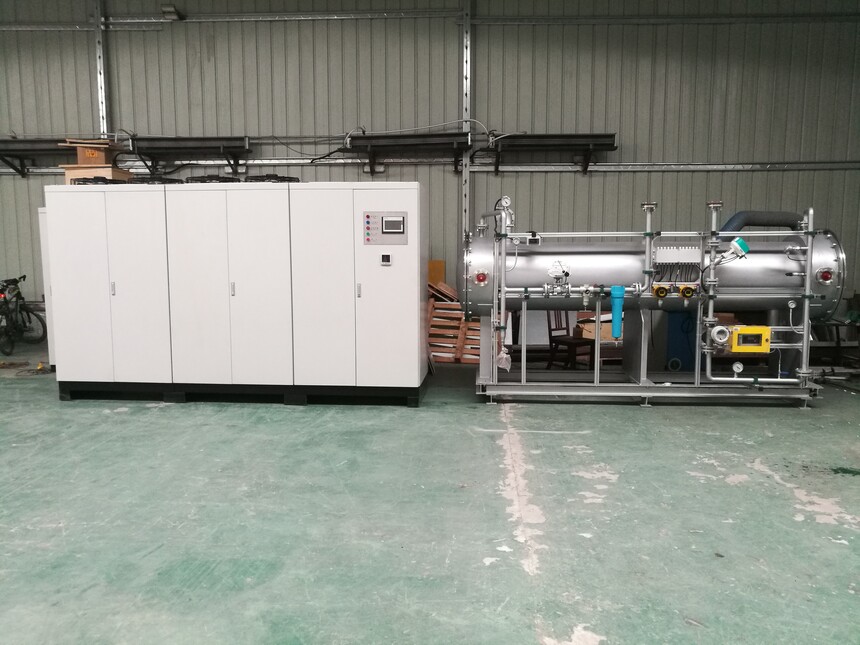

6、    臭氧发生器的技术特点(10KG图）

v 高效，产品专用电源频率高，频率范围4KHZ-20KHZ，有效提高效率；

v 臭氧生成浓度高，耗电低，应用微间隙放电技术，氧气源臭氧发生器平均产1公斤臭氧耗电8度；

v 产品放电介质采用小管径石英玻璃管，石英具有介电常数高，不易击穿，寿命长等特性；

v 系统稳定可靠，反应腔为免清洗免维护设计，产量、浓度不衰减，具有过流、过压、过载、超温、高低气压、低水流、断水等完善的多重保护设计；

v 操作简单，采用机电气一体化设计，人机界面显示，触摸屏控制，参数易于调节；

v 臭氧反应腔采用SS304和SS316，密封材料为PTFE（聚四氟乙烯），耐臭氧腐蚀；

v 臭氧产量输出稳定可调；

v 体积小，采用小管微间隙放电技术，有效减小体积；

高频逆变电源

简辰臭氧系列产品抛弃传统的大管大间隙放电方式，采用小管微间隙放电；放电介质为石英管，具有不易击穿的特性。先进的技术与精密的工艺，HW系列产品既稳定且高效，在使用纯氧作气源的条件下，臭氧生成浓度可达230mg/l，平均产1公斤臭氧仅耗电7度。

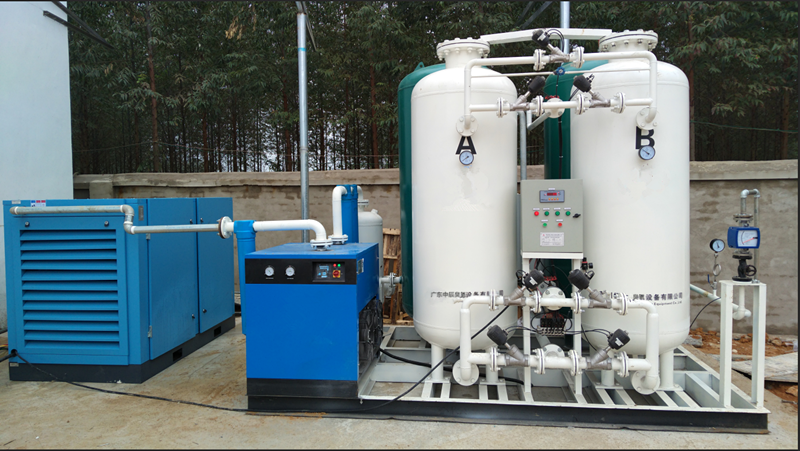

制氧机实拍图：

7、检验和验收

1.在产品生产过程中，从原材料进厂经中间产品到最终产品的各个阶段均应按照国家有关标准和企业标准进行检验和验收。

2.产品生产过程中的主要阶段的试验和验收卖方应邀请买方派员参加，买方可视具体情况决定派员参加或不参加。买方不参加的试验卖方应将试验结果送交买方确认。

3.制造厂内买方的验收不做为最终产品合格的保证，产品最终应通过现场调试和运行考验而通过验收。

      开箱检验

1.设备运抵现场后，买方应通知卖方在一定时间内到达现场进行开箱检验。

2.如果卖方在规定的时间内未能到达现场，又未同买方协商到达工地时间，则买方可根据工程需要自行开箱检验，如发现设备、部件与装箱单不符等情况，卖方应承担责任。

3.如果买方不通知卖方，擅自开箱检验，则发生的一切后果由买方自己承担。

4.开箱检验应有安装单位人员在场，开箱检验后设备应妥善保管，避免零部件遗失和设备的损坏。

8、售后服务

8.1、质保期限及质保期内服务措施

1、设备质保期为设备抵达工地现场后15个月或验收合格12个月，以先到时间为准。

2、其它由,公司外购设备的质保期限按生产厂家规定为准（一般为一年）。

3、在保修期内对整套系统进行现场免费指导客户维护保养。

8.2、质保期外服务措施

1、我司生产的设备在质保期后出现故障，可由我公司负责维修，收取更换器件的材料费和合理的人工费。

2、其它外购设备，保修期外的售后服务由使用方负责协调。

8.3、其它服务

1、设备安装、调试

设备运抵现场后，我司将及时派遣具有丰富工程经验的技术人员对设备进行指导安装、调试。

2、人员培训

我司就买方的技术人员和操作人员提供本套设备全面系统的培训。主要培训内容如下：

就系统设备组成、工作原理、控制工艺等进行培训，并就设备现场操作、设备的维护保养工作、系统运行参数调整、设备故障排查和事故应变措施等进行现场操作演示。使需方操作人员掌握设备的基本知识、结构与性能特点，熟练操作，并能简单处理设备运行过程中有可能出现的一些问题，确保安全生产。
